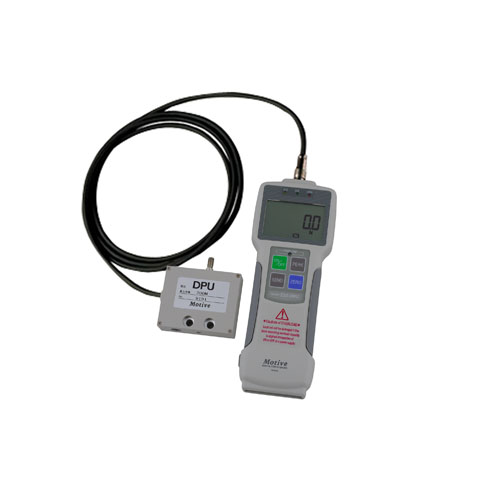

【產品名稱】 Z2S-DPU系列外置傳感器推拉力計
【所屬分類】 推拉力計 【產品型號】 Z2S-DPU系列 【市場價格】 面議/電詢 【產品品牌】 motive 【產品尺寸】 長度220.5×寬度78×高度32.3mm
產品詳情
視頻展示
主要用途
1.拉簧、橡膠等的力量簡易測定。
2.開關按鍵的操作力測定：電話、計算機、遙控器。
3.可同時測試連接器的插入力和拔出力。
4.玻璃、碳、陶瓷、塑料等新材料的裂開力峰值抓取。
5.薄板、圓棒、木材等的彎曲力測度。
6.剝離測試：膠帶、PCB、黏著膠帶等的剝離力。
7.延伸試驗：橡膠新材料的拉伸測試。
8.硬度測試：碇、水果、口紅、黏度的測試。
9.易開罐、拉罐等在拉開時的峰值抓取。
10.拉力強度試驗：端子的拉力強度、鉚接強度試驗。
11.破斷測試：電線、銅線等的拉力破斷試驗。
12.開關接點觸動力測試：機械式接點的觸動力測試。
產品特點
1.人機工程設計。帶防滑橡膠手柄和堅固的金屬外殼，傳感器能承受200%的過載。產品可靠、耐用。
2.液晶屏幕可翻轉顯示測量數據和單位。
3.實時跟蹤測試和兩種峰值模式可供選擇。
4.測量單位(Ｋ)N， Kgf (gf)，Lbf (ozf)可供選擇。
5.可編程高/低值彩色LED指示燈和輸出以指示通過/不通過測試。
6.儀器可存儲1000個數據。
7.可用RS232C或USB接口連接電腦。每秒能處理1000數據并能基于統計學產生分析圖。
8.量程過載和電池低電壓指示。
技術參數
型 號 | Z2S-DPU系列 高性能電子式推拉力計 | |||
測量裝置 | ±0.2％F.S或±１digit | |||
顯 示 | 4位數LCD液晶顯示屏裝置 模式-超負荷LED液晶顯示屏 比較－LED液晶顯示屏（可逆的） | |||
取樣速度 | 1000次/每秒 | |||
顯示更新 | 10次/每秒 | |||
超負荷容量 | 200%全量程（LED閃爍和嗡嗡聲超過110%） | |||
A/D轉換器 | 24位信號 | |||
微處理器 | 8位1個尖端微處理器 | |||
電池操作時間 | 全部充電可以連續使用大約16小時 | |||
充電時間 | 大約6個小時 | |||
使用溫度 | 0~+40攝氏度 | |||
使用濕度范圍 | 20-80%RH相對濕度 | |||
電 源 | 內置 NIMH 可充電電池 AC適配器 | |||
輸 出 | USB接口 | Mitutoyo | USB接口 | Mitutoyo |
模擬電壓信號（-2至+2V） | ||||
RS232C系列 | ||||
比較信號（+NG，OK，-NG）打開收集器MAX 30V10mA | ||||
超負荷警報信號（OVL）打開收集器MAX 30V10mA | ||||
峰值保持 | 壓力或者拉力，壓力和拉力 | |||
比較功能 | 可設定的帶顏色LED的高/低設置點 | |||
存儲功能 | 1000個數據量值 | |||
顯示翻轉功能 | 測量值和單位 | |||
報 警 | 超負荷和+NG（開/關 可以選擇的） | |||
其他功能 | 自動清零（1.0-25.5秒設置） | |||
阻尼模式（7個水平設置） | ||||
自動關機功能 | 5，10，30，60分鐘和關閉可選擇 | |||
外部連接開關 | 顯示保持，清零，以及峰值/追蹤選擇 | |||
配 件 | 6+2個附件 AC適配器 攜帶式儀器箱 使用手冊 USB連線（選配） CD-ROM驅動程序（選配） | |||
尺 寸 | 長度220.5×寬度78×高度32.3mm | |||
重 量 | 大約520g | |||
規格參數
外置傳感器類型 | 量程 | 顯示值 | 分辨率 |
Z2S-DPU-2N | 2N（200.0gf） | 2.000N（200.0gf） | 0.001N(0.1gf) |
Z2S-DPU-5N | 5N（500.0gf） | 5.000N（500.0gf） | 0.001N(0.1gf) |
Z2S-DPU-10N | 10N（1.000Kgf） | 10.00N（1.000Kgf） | 0.01N(0.001Kgf) |
Z2S-DPU-20N | 20N（2.000Kgf） | 20.00N（2.000Kgf） | 0.01N(0.001Kgf) |
Z2S-DPU-50N | 50N（5.000Kgf） | 50.00N（5.000Kgf） | 0.01N(0.001Kgf) |
Z2S-DPU-100N | 100N(10.00 Kgf) | 100.0N(10.00 Kgf) | 0.1N(0.01Kgf) |
Z2S-DPU-200N | 200N(20.00 Kgf) | 200.0N(20.00 Kgf) | 0.1N(0.01Kgf) |
Z2S-DPU-500N | 500N(50.00 Kgf) | 500.0N(50.00 Kgf) | 0.1N(0.01Kgf) |
備注：Z2，Z2S未加裝連機軟件，外置傳感器加保護殼為DPU。
型號 | A | B | C | D | E |
DPU-2N | 71 | 57 | 12 | 26 | 32 |
DPU-5N | 71 | 57 | 12 | 26 | 32 |
DPU-10N | 71 | 57 | 12 | 26 | 32 |
DPU-20N | 73 | 59 | 7.5 | 33 | 39 |
DPU-50N | 73 | 59 | 7.5 | 33 | 39 |
DPU-100N | 73 | 59 | 7.5 | 33 | 39 |
DPU-200N | 73 | 59 | 7.5 | 33 | 39 |
DPU-500N | 73 | 59 | 7.5 | 33 | 39 |

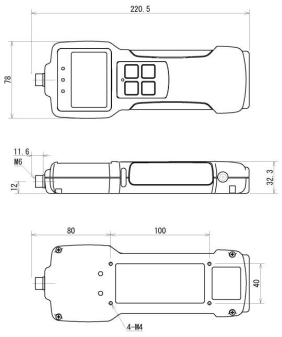

結構尺寸

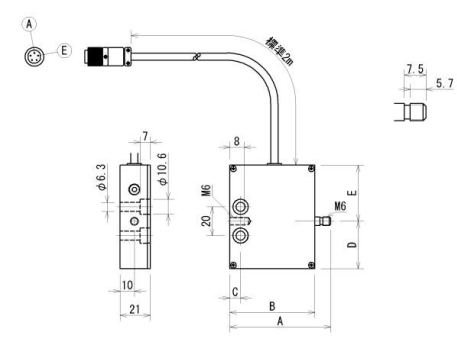

DPU系列稱重傳感器
DPU-2N～500N
精度：±0.2% F.S. ±1
端子 | 信號名稱 |
A | IN+ |
B | OUT- |
C | OUT+ |
D | IN- |
E | - |
DPU系列傳感器
